Особенности конструкции Varmann

Особенности конструкции Varmann

Особенности конструкции Varmann
ПОЧЕМУ VARMANN?

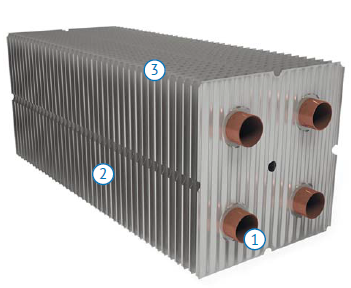

Конструктивные особенности теплообменникаКонструктивные особенности теплообменника

  1. Медная бесшовная финская труба с 100% коррозионной стойкостью, с низким гидравлическим сопротивлением.
  2. Край пластины имеет загиб, что придает теплообменнику жесткость и защиту от деформации оребрения.
  3. Вертикально гофрированные волной алюминиевые пластины конвектора с площадью теплообмена, увеличенной на 30%.
  •  — Высокая шейка алюминиевого оребрения на весь шаг между пластинами обеспечивает большую площадь термического контакта между медной трубой и алюминиевой пластиной и надежное крепление к трубе.
  • — Уменьшенный шаг между пластинами теплообменника с большой площадью алюминиевого оребрения делает конвектор эффективным для низкотемпера- турного теплоносителя.

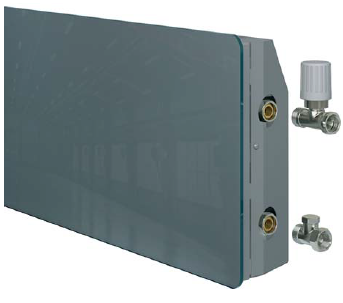

Удобство монтажа вентилейУдобство монтажа вентилей

В конвекторах при боковом подключении вентилей используется быстроразъемное соединение «евроконус» G 3/4”, что позволяет обойтись без дополнительных монтажных переходов, герметиков для резьбовых соединений, льна и фум–лент. Соединение между теплообменником и вентилями осуществляется легко и просто. Подключение термостатического вентиля на подающую линию и вентиля на обратную линию к теплообменнику «евроконус» G3/4” оснащается резиновым кольцом для более надежного соединения и гарантии герметичности.

Термостатическая головка в цвет корпуса по RAL

Термостатическая головка в цвет корпуса по RAL  Термостатическая головка в цвет корпуса по RAL Термостатическая головка в цвет корпуса по RAL


При заказе конвектора с нижним подключением, встроенный термостатический вентиль идет в комплекте. На термостатический вентиль устанавливается термостатическая головка, которая не входит в комплект поставки конвектора и заказывается отдельно. Из эстетических соображений мы окрашиваем термостатическую головку в цвет корпуса конвектора по палитре RAL, что придает прибору отопления завершенный вид.


Горизонтальная модель с боковым подключением

1. Корпус конвектораГоризонтальная модель с боковым подключением

из оцинкованной стали, окрашен порошковой краской в цвет по RAL. В верхней части имеет перфорацию овалом для свободной конвекции.

2. Узел бокового подключения

латунный с распределительными коллекторами. Подключение G 3/4” “евроконус”, подвод труб “сбоку” или “в стену”.

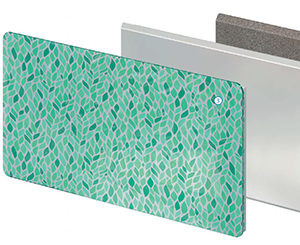

3. Лицевая панель из закаленного стекла

с нанесенным рисунком, в соответствии с моделью конвектора.

4. Лицевая панель из стали

окрашенная порошковой краской в цвет корпуса по RAL

5. Лицевая панель из искусственного камня

в зависимости от модели и цвета камняГоризонтальная модель с боковым подключением

6. Консоли конвектора

в случае напольного исполнения, для монтажа конвектора на пол, из оцинкованной стали. Окрашены в цвет корпуса. Только для горизонтальной модели. Не входят в базовый комплект поставки.

7. Теплообменник

из медной трубы с алюминиевым оребрением с усиленными пластинами. Комплектуется двумя распределительными латунными коллекторами с никелированным воздухоотводчиком.

8. Крепление

лицевой панели к корпусу

Горизонтальная модель с нижним подключением

1. Корпус конвектора

из оцинкованной стали, окрашен порошковой краской в цвет по RAL, соответствующий лицевой панели. В верхней части имеет перфорацию овалом для свободной конвекции.Горизонтальная модель с нижним подключением

2. Узел нижнего подключения

латунный Rp 1/2’’, подключение «снизу» с межосевым расстоянием 50 мм, с защитой от проворачивания.

3. Лицевая панель из закаленного стекла

с нанесенным рисунком, в соответствии с моделью конвектора.

4. Лицевая панель из стали

окрашенная порошковой краской в цвет корпуса по RAL.

5. Лицевая панель из искусственного камня

в зависимости от модели и цвета камня.

6. Теплообменник

из медной трубы с алюминиевым оребрением с усиленными пластинами. Комплектуется двумя распределительными латунными коллекторами с никелированным воздухоотводчиком.

7. Консоли конвектораГоризонтальная модель с нижним подключением

в случае напольного исполнения, для монтажа конвектора на пол, (не отображены на рисунке) из оцинкованной стали. Окрашены в цвет корпуса. Только для горизонтальной модели. Не входят в базовый комплект поставки.

8. Встроенный вентиль

термостатический, устанавливается при подключении теплоносителя «снизу» и входит в базовый комплект поставки.

9. Термостатическая головка

для автоматического поддержания требуемой температуры в помещении. Окрашивается по RAL в цвет корпуса. Термостатическая головка в базовый комплект поставки не входит.

10. Крепление

лицевой панели к корпусу

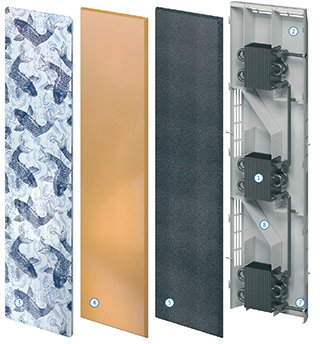

Вертикальная модель с боковым подключением

1. ТеплообменникиВертикальная модель с боковым подключением

из медной трубы с алюминиевым оребрением с усиленными пластинами. Комплектуются распределительными латунными коллекторами с никелированным воздухоотводчиками.

2. Корпус конвектора

из оцинкованной стали, окрашен порошковой краской в цвет по RAL, соответствующий лицевой. Имеет перфорацию овалом для свободной конвекции в зонах забора и выхода воздуха.

3. Лицевая панель из закаленного стекла

с нанесенным рисунком, в соответствии с моделью конвектора.

4. Лицевая панель из стали

окрашенная порошковой краской в цвет корпуса по RAL.

5. Лицевая панель из искусственного камня

в зависимости от модели и цвета камня.

7. Узел бокового подключения

латунный с распределительными коллекторами. Подключение G 3/4” «евроконус», подвод труб «сбоку» или «в стену».

8. Направляющие

для направления движения воздуха естественной конвекции.

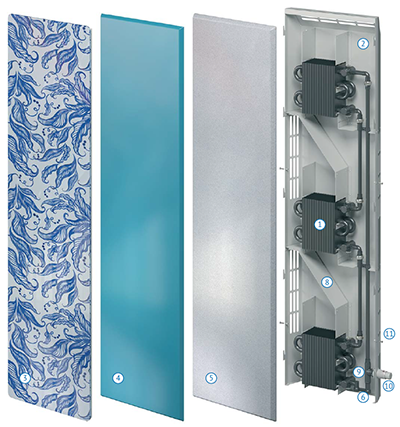

Вертикальная модель с нижним подключением

1. Теплообменники

из медной трубы с алюминиевым оребрением с усиленными пластинами. Комплектуются распределительными латунными коллекторами с никелированным воздухоотводчиками.

2. Корпус конвектора

из оцинкованной стали, окрашен порошковой краской в цвет по RAL, соответствующий лицевой. Имеет перфорацию овалом для свободной конвекции в зонах забора и выхода воздуха.Вертикальная модель с нижним подключением

3. Лицевая панель из закаленного стекла

с нанесенным рисунком, в соответствии с моделью конвектора.

4. Лицевая панель из стали

окрашенная порошковой краской в цвет корпуса по RAL.

5. Лицевая панель из искусственного камня

в зависимости от модели и цвета камня.

6. Узел нижнего подключения

латунный Rp 1/2’’, подключение «снизу» с межосевым расстоянием 50 мм, с защитой от проворачивания.

7. Узел бокового подключения

латунный с распределительными коллекторами. Подключение G 3/4” «евроконус», подвод труб «сбоку» или «в стену».

8. Направляющие

для направления движения воздуха естественной конвекции.

9. Встроенный вентиль

термостатический, устанавливается при подключении теплоносителя «снизу» и входит в базовый комплект поставки.

10. Термостатическая головка

для автоматического поддержания требуемой температуры в помещении. Окрашивается по RAL в цвет корпуса. Термостатическая головка в базовый комплект поставки не входит.

11. Крепление

лицевой панели к корпусу.
