Система шумопоглощающей канализации RAUPIANO Plus (REHAU)

На 30% больше тишины

Источником шума в канализационных системах, наряду со звуком, передающимся по воздуху, является также механический звук, распространяющийся через систему крепления по конструкциям здания.

В системе RAUPIANO Plus используются трехслойные полимерные трубы с особо прочным средним слоем, обладающим высокими шумопоглощающими свойствами, а крепление труб осуществляется посредством шумопоглощающих хомутов.
В местах сгибов трубы имеют утолщенные стены для уменьшения шума, передающегося по воздуху.

Такая комплексная система шумопоглощения позволяет предотвратить распространение шума и по воздуху и, что гораздо важнее, по конструкциям здания. Как результат, шумопоглощающие свойства системы RAUPIANO Plus превосходят самые строгие мировые нормы – нормы Германии на 60% процентов.

100% свобода планировки

Трубопроводы RAUPIANO могут прокладываться не только в шахтах, но и в кирпичной кладке, в бетоне, подвесных потолках, а также могут использоваться для наружной прокладки.

Отличные рабочие качества системы RAUPIANO Plus дополняются привлекательным дизайном. В отличие от серых труб традиционной канализации, трубы RAUPIANO Plus окрашены в белый цвет, характерный для современного сантехнического оборудования.

Благодаря эстетическому внешнему виду они идеально подходят для открытой прокладки и прекрасно сочетаются с общим оформлением помещения и сантехникой.

Прослужит 50 лет

Используя уникальную трехслойную технологию, RAUPIANO Plus является легкой, прочной и высокоэффективной водоотводящей системой. Она включает вибро- и ударопрочный внешний слой, жесткий, усиленный минералами средний слой и устойчивый к коррозии внутренний слой.

Гладкий износостойкий внутренний слой гарантирует отсутствие отложений на трубах. Специальное покрытие улучшает режим потока обеспечивает высокую пропускную способность канализационной системы RAUPIANO Plus.

Все части системы, включая уплотнительные элементы, устойчивы к воздействию высоких температур и к химически агрессивным средам (кислым и щелочным).

Благодаря сочетанию высоких прочностных свойств и химической устойчивости, срок службы системы RAUPIANO Plus составляет не менее 50 лет.

Система шумопоглощающей канализации RAUPIANO Plus

Труба RAUPIANO Plus c звукопоглощающими свойствами для систем внутренней канализации.
Система звукопоглощающей канализации RAUPIANO Plus от REHAU отвечает самым строгим требованиям.
В системах канализации шум распространяется как от стенки трубы по воздуху, так и за счет звукопроводности по строительным конструкциям. При разработке системы RAUPIANO Plus этому явлению уделялось первостепенное значение. В системе предусмотрено снижение шума от обоих источников.
Система RAUPIANO Plus состоит из труб, фасонных частей и специальной техники крепления для стояков, дающих большой шумопоглощающий эффект. За счет применения запатентованной системы хомутов, состоящей из опорного и крепежного элементов с высокоэффективными, с точки зрения звукопоглощения свойствами, передача звука на стену сводится к минимуму. Распространение звука по воздуху снижается в системе RAUPIANO Plus за счет применения специального материала. Этот материал с шумопоглощающим заполнителем увеличивает массивность трубы и приводит к снижению уровня шума.
Система RAUPIANO Plus , состоящая из многих элементов: трубопроводов, фасонных частей и комплектующих выпускается на наружные диаметры DN 50, DN 75, DN 110 и DN 125.
Основные преимущества системы RAUPIANO Plus проявляются наиболее ярко при монтаже. За счет вложенного в раструб уплотнительного кольца система быстро и надежно монтируется. Простая и удобная прокладка труб в сочетании с привлекательный внешним дизайном.
Белый цвет трубопроводов и фасонных частей, который так распространен для санитарных систем, делает систему RAUPIANO Plus при ее открытой прокладке незаметной. Трудоемкая окраска отпадает. Благодаря оптимальной рецептуре материала и повышенной ударной прочностью при морозе, система RAUPIANO рекомендована на основе проведенных испытаний Южногерманским центром по исследованию полимеров к монтажу при температурах до -10°С.
Длины трубопроводов от 150 до 3000 мм делают обрезку труб на монтажной площадке практически не нужной. Благодаря малому весу система RAUPIANO Plus может быть смонтирована быстро и без больших трудозатрат. Она экономит время и деньги.
Для того, чтобы зафиксировать в маркировке трубопровода морозоустойчивость, на изделиях системы RAUPIANO Plus наносится знак в виде снежинки. Данная маркировка гарантирует простой и нетрудоемкий монтаж с высокой надежностью в холодный период года.
Помимо многочисленных преимуществ системы RAUPIANO Plus - это экономически выгодный продукт на сантехническом рынке России.

Область применения шумопоглощающей канализации RAUPIANO Plus

- Система шумопоглощающей канализации RAUPIANO Plus разработана для установки систем безнапорной канализации согласно DIN EN 12056 и DIN 1986-100 в зданиях.

- Трубы, фасонные части и уплотнительные элементы выдерживают температуру до 95 °C (кратковременно). Они подходят для отвода химически агрессивных сточных вод с числом pH от 2 (кислая среда) до 12 (щелочная среда).

- Соединения труб сохраняют герметичность вплоть до внутреннего избыточного давления воды 0,5 бар (5 м водного столба).

- Трубы и фасонные части нельзя использовать для:

- трубопроводов, длительно работающих при температуре более 90 °C (кратковременно 95 °C)

- трубопроводов, отводящих содержащие бензин или бензол сточные воды

- подземных трубопроводов- наружных трубопроводов

- Для концевых участков вентиляционных каналов следует использовать вместо трубопроводов RAUPIANO Plus устойчивые к ультрафиолетовому излучению трубы.

- При установке канализационных труб соблюдайте все национальные правила прокладки, монтажа, охраны труда и техники безопасности, а также указания данной технической информации.

- Области применения, не упомянутые в данной технической информации (специальные применения), требуют согласования с нашим техническим отделом. Обращайтесь в ближайшее к Вам бюро по продажам REHAU.

Шумоизоляция шумопоглощающей канализации RAUPIANO Plus

Система шумопоглощающей канализации RAUPIANO Plus гарантирует в жилой зоне здания, покой и комфорт. Во время практических измерений, проведенных официально признанным Штуттгартским Институтом строительной физики им. Фраунхофера, система RAUPIANO Plus обеспечила уровень шума, лежащий ниже самых жестких требований директивы VDI 4100.

- Превосходная звукоизоляция

- Высокая ударная вязкость при отрицательных температурах (в соответствии с DIN EN 1451/1411 в маркировку добавлен знак снежинки)

- Простая и рациональная прокладка

- Небольшой вес

- Соединение в раструб

- Установленные на заводе уплотнительные кольца

- Резка с помощью обычных труборезов или ножовки с мелкими зубьями

- Прокладка при низких температурах

- Полная программа труб и фасонных частей

- Совместимость с системой HT-PP, подключение к традиционным трубам HAT и KG без использования специальных переходников

- Привлекательный внешний вид

- Санитарная окраска в белый цвет

- Экологическая чистота (способность к вторичной переработке)

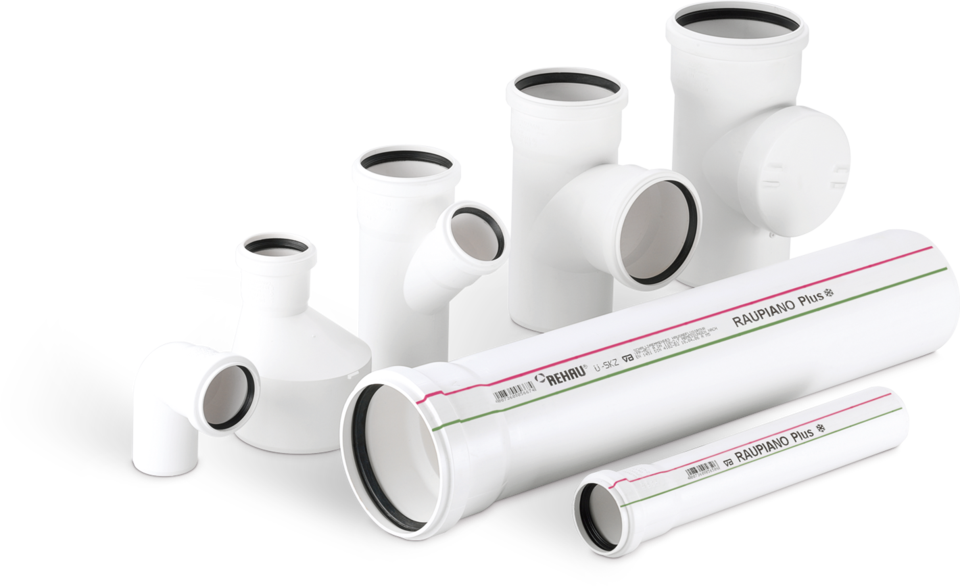

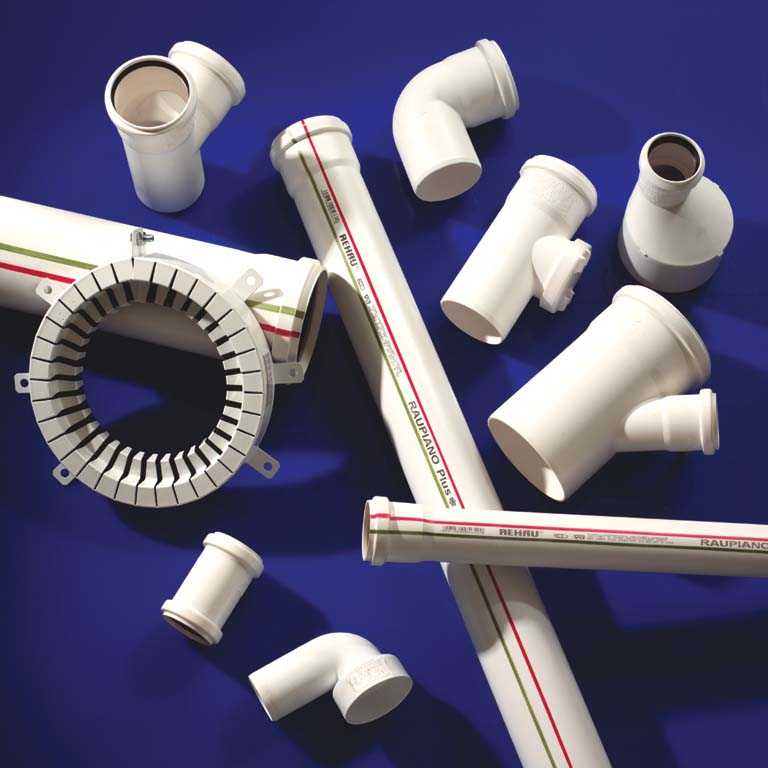

Трубы и фасонные части шумопоглощающей канализации RAUPIANO Plus

- Из усиленного минеральными добавками модифицированного полипропилена

- Белая окраска (похожа на RAL 9003)

- Номинальные диаметры DN 40, 50, 75, 90, 110, 125

- Строительные длины от 150 мм до 3000 мм

- Полная программа фасонных частей

- Колена от 15° до 87°

- Простой тройник

- Двойной тройник

- Угловой двойной тройник

- Параллельный тройник

- Другие специальные фасонные части

Уплотнительные элементы шумопоглощающей канализации RAUPIANO Plus

- Трубы и фасонные части на заводе оснащаются резиновыми уплотнительным кольцами в соответствии с DIN 4060.

- Твердость: 60 ±5 по Шору

- Материал: Стирол-бутадиеновый каучук (SBR)

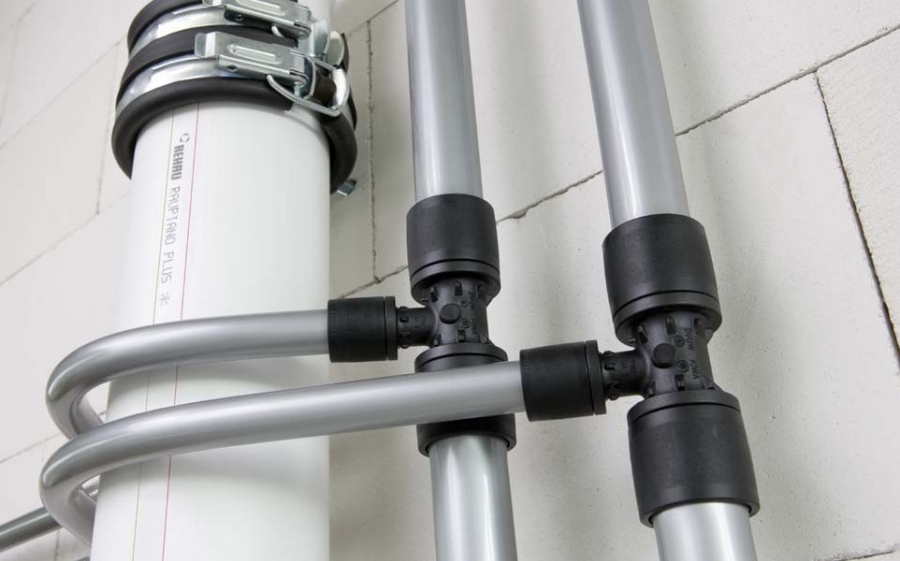

Крепежные элементы шумопоглощающей канализации RAUPIANO Plus

- Шумопоглащающий хомут, состоящий из двух частей:

- Обжимной хомут

- Опорный хомут

Противопожарная защита шумопоглощающей канализации RAUPIANO Plus

- По степени огнестойкости трубопроводы относятся к классу В2 согласно DIN 4102.

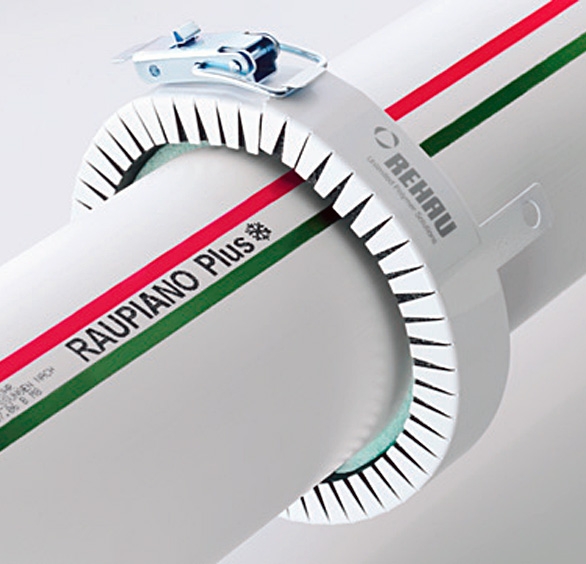

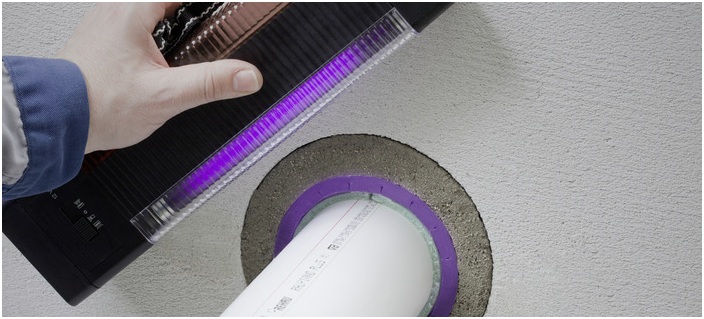

- Для проводки трубопровода RAUPIANO Plus через огнестойкие перекрытия и стены применяются противопожарные манжеты REHAU.

- При этом необходимо соблюдать национальные правила противопожарной защиты и действующие строительные нормы и правила.

Форма поставки шумопоглощающей канализации RAUPIANO Plus

- Трубы длиной до 500 мм и фасонные части поставляются в картонных коробках

- Трубы длиной от 750 мм в поставляются в деревянной обвязке

Хранение шумопоглощающей канализации RAUPIANO Plus

- Картонные коробки при перевозке и хранении необходимо защищать от сырости.

- Необходимо защищать трубы и фасонные части RAUPIANO Plus от прямых солнечных лучей и загрязнения в картонных коробках, укрыв тентом.

- Допускается ставить друг на друга не более 4 упаковок в деревянной обвязке.

- Обеспечить, чтобы при штабелировании деревянные рамы находились друг над другом.

- Трубы необходимо хранить так, чтобы не происходило деформирования раструбов и концов труб.

- Обеспечить, чтобы при штабелировании труб раструбы были свободными.

Маркировка шумопоглощающей канализации RAUPIANO Plus

Трубы и фасонные части имеют следующую маркировку:

- Логотип изготовителя

- Номер сертификата

- Знак качества

- Снежинки (DIN EN 1451/1411)

- Номинальный диаметр (DN)

- Год изготовления

- Завод-изготовитель

- Материал

- Угловые параметры (для колен и тройников)
