Лучшие цены на отопительное оборудование

Ntherm Air

Ntherm Air

Ntherm AirNtherm Air

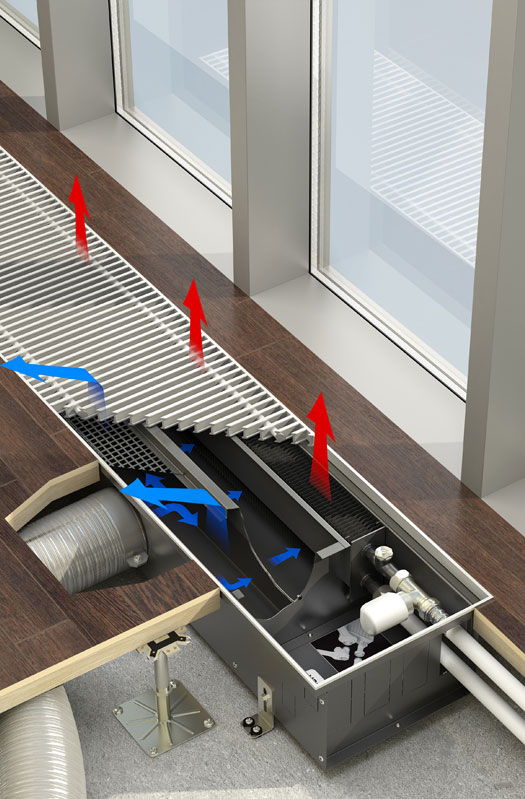

Подача приточного воздуха из системы вентиляции

Естественная конвекция


Встраиваемый в пол конвектор с естественной конвекцией Varmann Ntherm Air — это готовый к монтажу отопительный прибор, предназначенный для изоляции от холодного воздуха больших, доходящих до пола окон, а так же встраивания в подоконник. Конструкцией конвектора предусмотрен подвод приточного воздуха от системы вентиляции и равномерном распределение его в воздухораздаточном модуле по все длине конвектора. Имеется возможность регулирования подачи воздуха на теплообменник конвектора шиберной заслонкой.
Возможна работа конвектора Ntherm Air в системе холодоснабжения с возможностью дренажа конденсата.

Эксплуатационные данные
Конвектор Ntherm Air может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Параметры эксплуатации конвекторов Ntherm Air:
рабочее давление теплоносителя — 16 бар;
давление гидравлических испытаний конвектора — 25 бар;
максимальная рабочая температура теплоносителя — 130 ⁰C.

Базовый комплект поставки
корпус из оцинкованной стали покрытый износостойким матовым чёрным порошковым покрытием или из нержавеющей стали с отверстиями для подачи приточного воздуха и воздухораздаточным модулем;
декоративная рамка по периметру корпуса из алюминия U-образного, либо F-образного профиля, выполненная в цвет решетки, с черной полосой из пористой резины в месте контакта с решеткой;
комплект крепёжно-регулировочных ножек;
роликовая, либо линейная решётка, из анодированного алюминия, либо окрашенная по RAL, либо с фактурой дерева, мрамора, гранита или из нержавеющей стали;
съёмный теплообменник с латунным узлом подключения с соединением «евроконус» G 3/4";
воздухоспускной клапан 3/8";
паспорт, инструкция по монтажу и эксплуатации.

Конструктивные особенности
Все детали конвектора выполнены из высококачественной листовой оцинкованной стали или нержавеющей стали, окрашены износостойким порошковым покрытием в чёрный цвет, что делает невидимыми все компоненты конвектора под решеткой. Использование конструкции со съёмным теплообменником позволяет легко вынимать теплообменник из корпуса конвектора. Использование материалов для изготовления теплообменника, таких как медь и алюминий гарантирует высокую стойкость к коррозии и долговечность в эксплуатации. Теплообменник окрашен в цвет корпуса. Удобство монтажа с использованием быстроразъёмного соединения 3/4" «евроконус» для подключения теплоносителя.
Входящая в базовую комплектацию полоса из пористой резины под решётку предотвращает её трение о корпус конвектора, снижает шум.
Пружина, придающая гибкость решётке сделана из нержавеющей стали.
Возможен заказ конвектора любой длины без дополнительной наценки — цена рассчитывается пропорционально длине.
Два типа профиля (U-образный и F-образный) декоративной рамки позволяют встраивать конвектор в любой тип пола. Тип профиля рамки не влияет на стоимость конвектора.
Возможность регулировать шиберной заслонкой поток приточного воздуха в зону теплообменника в воздухораздаточным модуле конвектора.

Комплектующие:
Вентиль термостатический на подающую линию DN15, G3/4"
— тип 701301 (прямой)
Вентиль запорный на обратную линию DN15, G3/4"
— тип 701311 (прямой)
Привод на термостатический вентиль
— тип 702301 (головка ручного привода)
— тип 702311 (термостат с дистанционным управлением)
— тип 702361 (термоэлектрический сервопривод ~220 В)
Электронный программируемый регулятор Varmann Vartronic
— тип 703101 (черный цвет)
— тип 703102 (белый цвет)

Гарантия
Медно-алюминиевый теплообменник и корпус конвектора 10 лет
Нагревательные элементы 2 года
Комплектующие 1 год


Стоимость и теплоотдача конвекторов Varmann Ntherm AIR
Varmann Ntherm AIR  шириной 230 мм

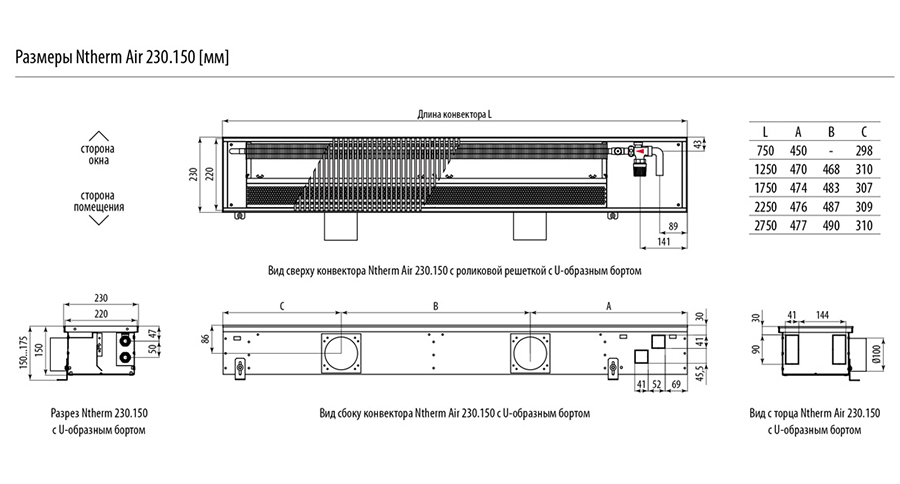

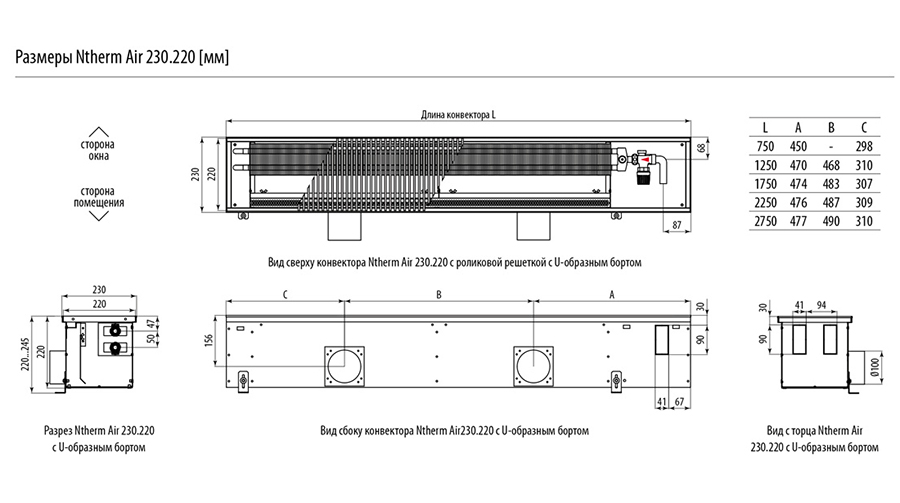

Размеры Ntherm Air 230.150 [мм]Размеры Ntherm Air 230.220 [мм]

Исполнение алюминиевой решетки

Стандартная длина  конвектора

750

1250

1750

2250

2750

Высота конвектора 150 мм

анодированная в цвет алюминия

263,3

396,4

529,5

662,6

795,7

анодированная в цвет бронзы

270,9

407,9

544,9

681,8

818,8

анодированная в цвет латуни

270,9

407,9

544,9

681,8

818,8

в цвет по RAL

288,2

437,9

587,6

737,3

887

с фактурой дерева, мрамора, гранита

330,6

508,6

686,6

864,6

1042,6

нержавеющая сталь полированная

352,9

545,8

738,6

931,5

1124,3

Тепловая мощность при 90/70/20, Вт

178

355

532

709

886

Высота конвектора 220 мм

анодированная в цвет алюминия

315

473,4

631,9

790,3

948,7

анодированная в цвет бронзы

324,1

487,2

650,2

813,2

976,2

анодированная в цвет латуни

324,1

487,2

650,2

813,2

976,2

в цвет по RAL

339,9

514,9

690

865

1040

с фактурой дерева, мрамора, гранита

382,3

585,7

789

992,3

1195,6

нержавеющая сталь полированная

404,6

622,8

841

1059,2

1277,3

Тепловая мощность при 90/70/20, Вт

340

680

1019

1359

1699



Теплопроизводительность и холодопроизводительность Ntherm AIR 230



Стандартная длина конвектора [мм]

750

1250

1750

2250

2750

Высота конвектора 150 [мм]

Температура теплоносителя [°C]

Температура в помещении, [°C]

Тепловая мощность Q [Вт] при отсутствии расхода приточного воздуха через конвектор, естественная конвекция

95/85

20

217

434

651

868

1084

90/70

20

178

355

532

709

886

75/65

20

140

279

419

558

698

Температура теплоносителя [°C]

Температура приточного воздуха tL1 [°C]

Тепловая мощность Q [Вт] при максимальном расходе приточного воздуха через конвектор [м3] и температура воздуха на выходе из теплообменника tL2 [°C]



80

160

240

320

400

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

95/85

20

797

49

1950

56

3103

58

4256

59

5409

60

90/70

20

663

44

1621

50

2579

52

3537

53

4495

53

75/65

20

532

40

1302

44

2072

45

2842

46

3612

47

Температура холодоносителя [°C]

Температура в помещении, [°C]

Холодопроизводительность полная Qk [Вт] и температура воздуха на выходе из теплообменника tL2 [°C] при максимальном расходе приточного воздуха через конвектор [м3]



80

160

240

320

400

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

16/18

27

81

24

163

24

360

23

512

22

662

22

8/14

27

116

23

231

23

350

23

462

23

1075

21

6/12

27

132

22

262

22

400

22

930

21

1412

19

Высота конвектора 220 [мм]

Температура теплоносителя [°C]

Температура в помещении [°C]

Тепловая мощность Q [Вт] при отсутствии расхода приточного воздуха через конвектор, естественная конвекция

95/85

20

417

834

1251

1668

2085

90/70

20

340

679

1019

1359

1698

75/65

20

267

533

800

1066

1333

Температура теплоносителя [°C]

Температура приточного воздуха tL1 [°C]

Тепловая мощность Q [Вт] при максимальном расходе приточного воздуха через конвектор [м3] и температура воздуха на выходе из теплообменника tL2 [°C]



80

160

240

320

400

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

95/85

20

734

63

1770

72

2805

75

3841

76

4677

74

90/70

20

610

56

1471

63

2332

66

3192

67

4053

68

75/65

20

490

49

1182

55

1873

57

2575

58

3227

58

Температура холодоносителя [°C]

Температура в помещении, [°C]

Холодопроизводительность полная Qk [Вт] и температура воздуха на выходе из теплообменника tL2 [°C] при максимальном расходе приточного воздуха через конвектор [м3]



80

160

240

320

400

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

16/18

27

95

21

192

21

287

21

447

20

600

20

8/14

27

160

19

320

19

480

19

650

19

800

19

6/12

27

192

18

387

18

575

18

775

18

970

18




Varmann Ntherm AIR  шириной 300 мм

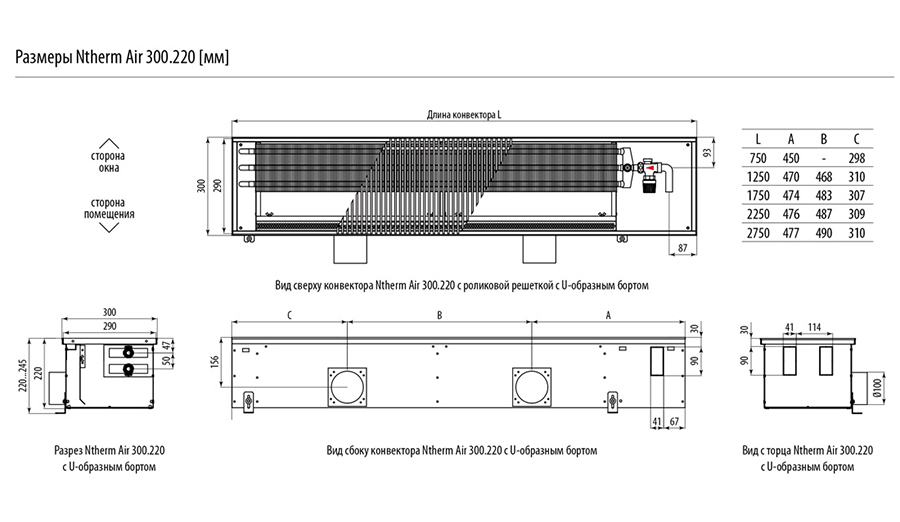

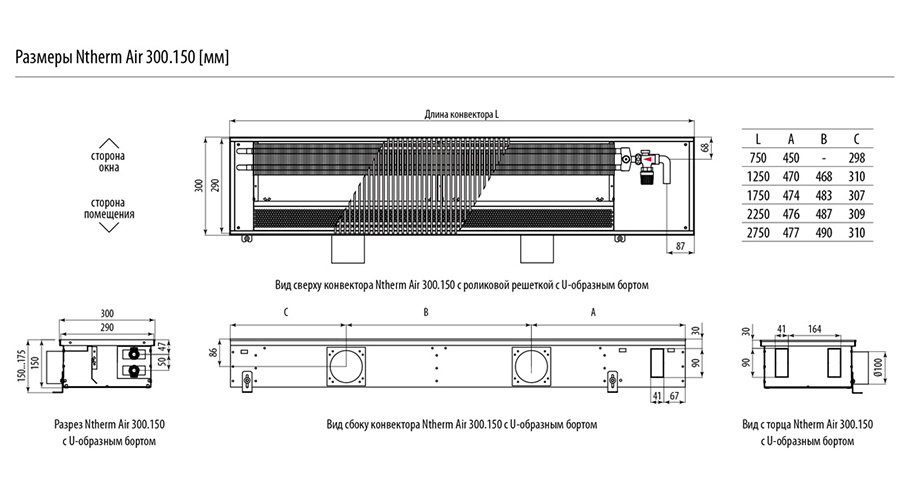

Размеры Ntherm Air 300.150 [мм]Размеры Ntherm Air 300.220 [мм]

Исполнение алюминиевой решетки

Стандартная длина  конвектора

750

1250

1750

2250

2750

Высота конвектора 150 мм

анодированная в цвет алюминия

307,7

482,8

651,5

820,3

989

анодированная в цвет бронзы

316,6

496,7

670,4

844

1017,7

анодированная в цвет латуни

316,6

496,7

670,4

844

1017,7

в цвет по RAL

337,5

532,5

721,1

909,8

1098,4

с фактурой дерева, мрамора, гранита

397,3

632,1

860,6

1089,1

1317,6

нержавеющая сталь полированная

412,6

657,6

896,3

1135

1373,7

Тепловая мощность при 90/70/20, Вт

287

574

861

1148

1435

Высота конвектора 220 мм

анодированная в цвет алюминия

367,5

570

772,6

975,1

1177,6

анодированная в цвет бронзы

378,2

586,6

795

1003,4

1211,8

анодированная в цвет латуни

378,2

586,6

795

1003,4

1211,8

в цвет по RAL

397,3

619,8

842,2

1064,6

1287

с фактурой дерева, мрамора, гранита

457,1

719,4

981,7

1244

1506,2

нержавеющая сталь полированная

472,4

744,9

1017,4

1289,9

1562,3

Тепловая мощность при 90/70/20, Вт

425

849

1274

1699

2124



Теплопроизводительность и холодопроизводительность Ntherm AIR 300



Стандартная длина конвектора [мм]

750

1250

1750

2250

2750

Высота конвектора 150 [мм]

Температура теплоносителя [°C]

Температура в помещении [°C]

Тепловая мощность Q [Вт] при отсутствии расхода приточного воздуха через конвектор, естественная конвекция

95/85

20

351

702

1054

1405

1756

90/70

20

287

574

861

1148

1445

75/65

20

226

452

678

904

1130

Температура теплоносителя [°C]

Температура приточного воздуха tL1 [°C]

Тепловая мощность Q [Вт] при максимальном расходе приточного воздуха через конвектор [м3] и температура воздуха на выходе из теплообменника tL2 [°C]



80

160

240

320

400

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

95/85

20

966

56

2441

65

3916

68

5391

70

6866

70

90/70

20

803

50

2029

57

3255

60

4480

61

5706

62

75/65

20

645

44

1630

50

2615

52

3600

53

4585

54

Температура холодоносителя [°C]

Температура в помещении,  [°C]

Холодопроизводительность полная Qk [Вт] и температура воздуха на выходе из теплообменника tL2 [°C] при максимальном расходе приточного воздуха через конвектор [м3]



80

160

240

320

400

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

16/18

27

120

22

242

22

422

22

650

21

825

21

8/14

27

182

20

367

20

550

20

725

20

925

20

6/12

27

222

20

445

20

675

20

900

20

1650

18

Высота конвектора 220 [мм]

Температура теплоносителя [°C]

Температура в помещении [°C]

Тепловая мощность Q [Вт] при отсутствии расхода приточного воздуха через конвектор, естественная конвекция

95/85

20

520

1040

1559

2079

2599

90/70

20

425

849

1274

1699

2124

75/65

20

335

669

1004

1338

1673

Температура теплоносителя [°C]

Температура приточного воздуха tL1 [°C]

Тепловая мощность Q [Вт] при максимальном расходе приточного воздуха через конвектор [м3] и температура воздуха на выходе из теплообменника tL2 [°C]



80

160

240

320

400

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

95/85

20

913

74

2126

83

3339

85

4552

87

5765

84

90/70

20

759

65

1767

72

2775

74

3783

76

4792

76

75/65

20

610

56

1420

62

2230

64

3040

65

3850

65

Температура холодоносителя [°C]

Температура в помещении, [°C]

Холодопроизводительность полная Qk [Вт] и температура воздуха на выходе из теплообменника tL2 [°C] при максимальном расходе приточного воздуха через конвектор [м3]



80

160

240

320

400

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

16/18

27

120

20

240

20

360

20

485

20

700

19

8/14

27

217

17

435

17

650

17

875

17

1100

17

6/12

27

262

15

525

15

775

15

1050

15

1300

15




Varmann Ntherm AIR  шириной 370 мм

Размеры Ntherm Air 370.150 [мм]Размеры Ntherm Air 370.220 [мм]

Исполнение алюминиевой решетки

Стандартная длина  конвектора

750

1250

1750

2250

2750

Высота конвектора 150 мм

анодированная в цвет алюминия

353

554,5

756

957,5

1159

анодированная в цвет бронзы

363,2

570,6

777,9

985,3

1192,6

анодированная в цвет латуни

363,2

570,6

777,9

985,3

1192,6

в цвет по RAL

391,4

618,4

845,5

1072,6

1299,6

с фактурой дерева, мрамора, гранита

468,2

746,6

1024,9

1303,2

1581,5

нержавеющая сталь полированная

475

757,8

1040,6

1323,4

1606,2

Тепловая мощность при 90/70/20, Вт

392

784

1176

1567

1959

Высота конвектора 220 мм

анодированная в цвет алюминия

421

661,3

901,5

1141,8

1382

анодированная в цвет бронзы

433,2

680,4

927,6

1174,9

1422,1

анодированная в цвет латуни

433,2

680,4

927,6

1174,9

1422,1

в цвет по RAL

459,4

725,2

991

1256,8

1522,6

с фактурой дерева, мрамора, гранита

536,2

853,3

1170,4

1487,4

1804,5

нержавеющая сталь полированная

543

864,5

1186,1

1507,6

1829,2

Тепловая мощность при 90/70/20, Вт

520

1040

1560

2080

2600



Теплопроизводительность и холодопроизводительность Ntherm AIR 370



Стандартная длина конвектора [мм]

750

1250

1750

2250

2750

Высота конвектора 150 [мм]

Температура теплоносителя [°C]

Температура в помещении [°C]

Тепловая мощность Q [Вт] при отсутствии расхода приточного воздуха через конвектор, естественная конвекция

95/85

20

480



959



1439



1918



2397



90/70

20

392



784



1176



1567



1959



75/65

20

309



617



926



1234



1543



Температура теплоносителя [°C]

Температура приточного воздуха tL1 [°C]

Тепловая мощность Q [Вт] при максимальном расходе приточного воздуха через конвектор [м3/ч] и температура воздуха на выходе из теплообменника tL2 [°C]



80



160



240



320



400



Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

95/85

20

1258

66

3062

76

4867

80

6671

81

8476

82

90/70

20

1045

58

2545

67

4045

70

5545

71

7044

72

75/65

20

840

51

2045

58

3250

60

4455

61

5660

62

Температура холодоносителя [°C]

Температура в помещении, [°C]

Холодопроизводительность полная Qk [Вт] и температура воздуха на выходе из теплообменника tL2 [°C] при максимальном расходе приточного воздуха через конвектор [м3/ч]



80

160

240

320

400

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

16/18

27

160

21

320

21

480

21

775

20

1025

19

8/14

27

260

18

525

18

775

18

1050

18

1300

18

6/12

27

315

18

625

18

950

18

1250

18

1575

18

Высота конвектора 220 [мм]

Температура теплоносителя [°C]

Температура в помещении [°C]

Тепловая мощность Q [Вт] при отсутствии расхода приточного воздуха через конвектор, естественная конвекция

95/85

20

637

1273

1909

2546

3182

90/70

20

520

1040

1560

2080

2600

75/65

20

410

819

1229

1638

2048

Температура теплоносителя [°C]

Температура приточного воздуха tL1 [°C]

Тепловая мощность Q [Вт] при максимальном расходе приточного воздуха через конвектор [м3/ч] и температура воздуха на выходе из теплообменника tL2 [°C]



80

160

240

320

400

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

95/85

20

1026

80

2340

89

3654

92

4968

93

6282

94

90/70

20

853

70

1945

77

3037

80

4129

81

5221

81

75/65

20

685

60

1563

66

2440

68

3318

69

4195

69

Температура холодоносителя [°C]

Температура в помещении,  [°C]

Холодопроизводительность полная Qk [Вт] и температура воздуха на выходе из  теплообменника tL2 [°C] при максимальном расходе приточного воздуха через конвектор [м3/ч]



80

160

240

320

400

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

Q [Вт]

tL2 [°C]

16/18

27

140

19

277

19

417

19

550

19

750

18

8/14

27

270

15

550

15

800

15

1075

15

1350

15

6/12

27

320

13

650

13

950

13

1275

13

1600

13







Работает на: Amiro CMS
