Qtherm HK Mini

Qtherm HK Mini

Qtherm HK MiniQtherm HK Mini

Большая мощность при минимальных размерах
Принудительная конвекция

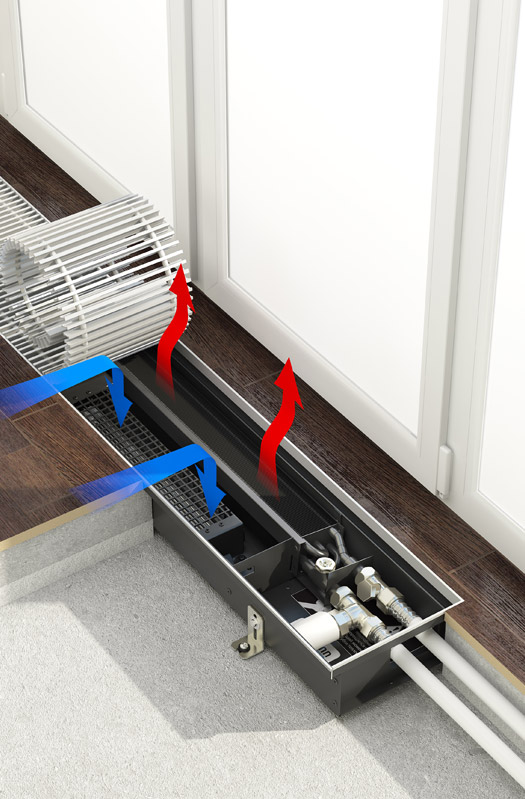

Конвекторы для нагрева и охлаждения воздуха с тангенциальными вентиляторами Qtherm HK Mini — это готовая к монтажу система кондиционирования воздуха предназначен для компенсации дополнительных теплопритоков в летний период и изоляции от нисходящего холодного воздуха в отопительный период от оконного проема. В корпусе шириной 190 мм установлен высокоэффективный медно-алюминиевый теплообменник, работающий в 2-х трубной системе подачи тепло-холодоносителя. Для сбора конденсата используется поддон с дренажным патрубком.

Эксплуатационные данные
рабочее давление тепло-холодоносителя — 16 бар;
давление гидравлических испытаний конвектора — 25 бар;
максимальная рабочая температура теплоносителя — 130 ⁰C;
напряжение питания конвектора— 220 В.

Базовый комплект поставки
корпус из оцинкованной стали покрытый износостойким чёрным порошковым покрытием или нержавеющей стали;
съёмный теплообменник с латунным узлом подключения с соединением «евроконус» G 3/4";
тангенциальные вентиляторы в кожухе на виброопорах с ЕС-двигателями 24 В;
микропроцессорный регулятор в пластиковой коробке с возможностью плавного изменения скорости вращения вентиляторов;
роликовая, либо линейная решетка, из анодированного алюминия, либо окрашенная по RAL, либо с фактурой дерева, мрамора, гранита или из нержавеющей стали;
декоративная рамка по периметру жёлоба из алюминия U-образного, либо F-образного профиля, выполненная в цвет решетки, с черной полосой из пористой резины в месте контакта с решеткой;
комплект крепёжно-регулировочных ножек; воздухоспускной клапан 3/8";
паспорт, инструкцию по монтажу и эксплуатации.

Конструктивные особенности
Все детали конвектора выполнены из высококачественной листовой оцинкованной стали, окрашены износостойким порошковым напылением в чёрный матовый цвет, что делает невидимыми все компоненты конвектора под решёткой.
Использование для изготовления теплообменника таких материалов, как медь и алюминий, гарантирует высокую стойкость к коррозии и долговечность в эксплуатации.
Корпус «двойное дно» с дренажными отводами конденсата.
Удобство монтажа с использованием быстроразъёмного соединения 3/4" «евроконус» для подключения теплоносителя.
Два типа профиля (U-образный и F-образный) декоративной рамки позволяют встраивать конвектор в любой тип пола.
Тангенциальные вентиляторы с ЕС-двигателем 24 В постоянного тока для влажных помещений, в защитных кожухах, установленных на виброзащитных опорах, очень низкий уровень шума.
Микропроцессорный регулятор скорости вращения вентиляторов с выполненным электромонтажом, позволяет плавно изменять скорость вращения вентиляторов без покупки дополнительных комплектующих, подключается к любым инженерным системам, в том числе «умный дом».
Полоса из пористой резины под решётку предотвращает её трение о корпус конвектора, снижает шум.
Пружина, придающая гибкость декоративной решётке, выполнена из нержавеющей стали.

Комплектующие
Вентиль термостатический на подающую линию DN15, G3/4"
— тип 701301 (прямой)
Вентиль запорный на обратную линию DN15, G3/4"
— тип 701311 (прямой)
Привод на термостатический вентиль
— тип 702301 (головка ручного привода)
— тип 702371 (термоэлектрический сервопривод - 24 В)
Электронный программируемый регулятор Varmann Vartronic
— тип 703201 (черный цвет)
— тип 703202 (белый цвет)

Гарантия
Медно-алюминиевый теплообменник и корпус конвектора 10 лет
Нагревательные элементы 2 года
Вентиляторы 1 год
Комплектующие 1 год



Тепловые мощности и цены на все внутрипольные конвекторы с вентилятором VARMANN QTHERM HK Mini
QHK Mini шириной 190 мм глубиной 90мм

Размеры Qtherm HK Mini 190 [мм]

Высота, мм

Исполнение решетки

Стандартная длина отопительного канала*, мм.

900

1400

1900

2400

2900

90

анодированный в цвет алюминия

551,8

711,1

870,3

1029,6

1188,8

анодированный в цвет бронзы

565,5

729,4

893,2

1057,1

1221

анодированный в цвет латуни

565,5

729,4

893,2

1057,1

1221

в цвет по RAL

587,6

766,8

945,9

1125

1304,2

с фактурой дерева, мрамора, гранита

618,9

815,4

1011,9

1208,4

1404,9

нержавеющая сталь полированная

651,3

865,9

1080,4

1295

1509,5

тепловая мощность при 90/70/20 и 80% от максимальной скорости вращения вентиляторов, Вт

767

1589

2410

3232

4053



Теплопроизводительность QTHERM HK Mini 190

Скорость вращения вентиляторов n/n max,%

Температура теплоносителя [°C]

Температура в помещении [°C]

Стандартная длина конвектора [мм]

900

1400

1900

2400

2900

Высота конвектора 90 [мм]

50%

95/85

20

375

775

1176

1577

1978

90/70

18

332

687

1042

1397

1752

20

321

665

1008

1352

1696

22

310

642

975

1307

1639

75/65

20

268

554

840

1127

1413

60%

95/85

20

574

1188

1802

2416

3030

90/70

18

508

1052

1596

2140

2684

20

492

1018

1545

2071

2597

22

475

984

1493

2002

2511

75/65

20

410

848

1287

1726

2165

80%

95/85

20

895

1854

2812

3770

4729

90/70

18

793

1642

2491

3339

4188

20

767

1589

2410

3232

4053

22

742

1536

2330

3124

3918

75/65

20

639

1324

2009

2693

3378

90%

95/85

20

995

2060

3125

4190

5255

90/70

18

881

1824

2768

3711

4654

20

853

1766

2679

3591

4504

22

824

1707

2589

3472

4354

75/65

20

711

1471

2232

2993

3754

100%

95/85

20

1095

2266

3438

4609

5781

90/70

18

969

2007

3045

4083

5120

20

938

1942

2947

3951

4955

22

907

1878

2848

3819

4790

75/65

20

782

1619

2456

3292

4129



Холодопроизводительность QTHERM HK Mini 190

Скорость вращения вентиляторов n/n max,%

Температура холодоносителя [°C]

Температура в помещении [°C]

Стандартная длина конвектора [мм]

900

1400

1900

2400

2900

Qk

Qks

Qk

Qks

Qk

Qks

Qk

Qks

Qk

Qks

Высота конвектора 90 [мм]

50%

16/18

27

78

78

144

144

211

211

278

278

345

345

8/14

27

124

124

231

231

338

338

445

445

551

551

6/12

27

140

140

260

260

380

380

500

500

620

620

60%

16/18

27

119

119

221

221

323

323

426

426

528

528

8/14

27

190

190

354

354

517

517

681

681

845

845

6/12

27

232

214

423

398

614

582

806

766

997

950

80%

16/18

27

186

186

345

345

505

505

664

664

824

824

8/14

27

324

297

582

552

842

807

1101

1063

1361

1318

6/12

27

415

334

766

621

1091

908

1430

1196

1768

1483

90%

16/18

27

206

206

384

384

561

561

738

738

915

915

8/14

27

377

330

679

614

980

897

1283

1181

1585

1465

6/12

27

477

371

866

690

1255

1010

1644

1329

2034

1648

100%

16/18

27

227

227

422

422

617

617

812

812

1007

1007

8/14

27

419

363

806

675

1127

987

1474

1299

1821

1611

6/12

27

543

409

984

760

1427

1111

1868

1462

2311

1813
